MFP-102TA
MECO

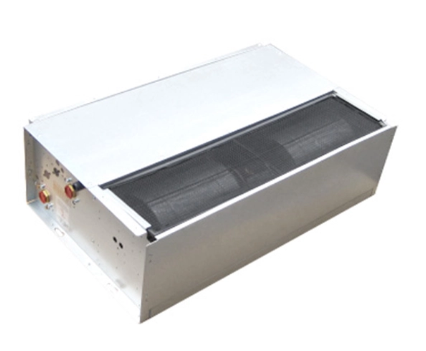

El MFP-102TA es una unidad fan coil de tipo oculto diseñada para instalación en techo y piso dentro de la línea de productos fan coil universal MECO. Desarrollada en base a comentarios de aplicaciones de campo y actualizaciones iterativas de ingeniería, esta unidad admite configuraciones de flujo de aire hacia arriba y hacia adelante para adaptarse a diferentes diseños de salas y diseños de conductos. Con un espesor de cuerpo de 246 mm, la unidad cabe en espacios limitados de techo o instalaciones debajo de ventanas manteniendo un perfil visual oculto.
Este modelo sirve para proyectos de adquisiciones comerciales donde la estética interior y la utilización del espacio son consideraciones principales. Admite la instalación debajo de ventanas, dentro de cavidades de pared o empotrado detrás de paneles decorativos, lo que permite la integración con varios esquemas de diseño de interiores. El MFP-102TA pertenece a una serie de productos con un rango de volumen de aire que abarca desde 340 m³/h hasta 2380 m³/h en todos los modelos disponibles, lo que ofrece opciones de tamaño para habitaciones de diferentes superficies.
Parámetro | Valor |
|---|---|
Modelo | MFP-102TA |
Marca | MECO |
Espesor de la unidad | 246 milímetros |
Opciones de presión estática disponibles | 12Pa / 30Pa |
Configuraciones de flujo de aire | Flujo de aire hacia arriba / Flujo de aire hacia adelante |
Conexión de tubería de agua | Reversible izquierda o derecha |
Rango de volumen de aire de la serie (todos los modelos) | 340 m³/h - 2380 m³/h |
El MFP-102TA mide 246 mm de grosor, lo que permite su instalación en cavidades de techo poco profundas o en ubicaciones debajo del alféizar donde el espacio vertical es limitado. El diseño oculto coloca toda la unidad detrás de superficies terminadas, y solo las rejillas de suministro y retorno son visibles después de la instalación.
Este modelo se fabrica en dos configuraciones de descarga: flujo de aire hacia arriba para distribución con conductos en el techo y flujo de aire hacia adelante para aplicaciones debajo de la ventana o perimetrales. Los compradores pueden seleccionar la configuración que coincida con el diseño de sus conductos durante la etapa de adquisición, en lugar de modificar las unidades en el sitio.
La unidad está disponible con presión estática externa de 12 Pa o 30 Pa. La versión de 12 Pa se adapta a aplicaciones de descarga directa con conductos mínimos, mientras que la versión de 30 Pa admite tramos de conductos cortos y múltiples derivaciones de salida. Ambas opciones comparten las mismas dimensiones del chasis para una planificación de instalación consistente.
Las conexiones hidráulicas se pueden configurar para acceso a las tuberías del lado izquierdo o derecho. Esta reversibilidad reduce las limitaciones de instalación al coordinar con los elevadores de tuberías de edificios existentes y permite un almacenamiento uniforme de unidades en proyectos con diferentes diseños de habitaciones.
Los componentes internos están dispuestos para su desmontaje desde la parte frontal de la unidad, lo que permite el reemplazo del filtro y el mantenimiento de rutina sin quitar todo el chasis del techo. Este diseño reduce el tiempo de mano de obra requerido para el servicio programado durante el ciclo de vida del equipo.
La unidad fan coil oculta MFP-102TA se especifica en múltiples tipos de edificios comerciales e institucionales. Las salas de conferencias, los pasillos de huéspedes de hoteles, los perímetros de oficinas y las áreas de espera de atención médica suelen utilizar este modelo cuando una unidad interior visible entraría en conflicto con los requisitos de diseño interior.
Para espacios comerciales y vestíbulos donde la estética del techo tiene peso, el método de instalación empotrada preserva la continuidad visual del plano del techo. Las instalaciones deportivas y salas polivalentes también utilizan unidades de esta serie, seleccionando modelos de mayor volumen de aire desde 340 m³/h hasta 2380 m³/h para adaptarse a las cargas de ocupación.
La unidad admite tres métodos de montaje: instalación debajo del alféizar de la ventana, instalación empotrada en la pared e instalación empotrada en el techo con acabado de panel decorativo. Los soportes de montaje y la orientación de la bandeja de drenaje se ajustan en consecuencia durante la instalación. La tubería de drenaje debe mantener la pendiente requerida para la eliminación del condensado, como ocurre con todas las unidades fan coil hidrónicas.
El mantenimiento estándar incluye inspección y limpieza periódicas del filtro, lavado de la bandeja de drenaje y revisiones de la superficie del serpentín. Debido a que se puede acceder al panel frontal y a los componentes internos sin necesidad de retirar toda la unidad, los equipos de mantenimiento pueden realizar tareas programadas con menos tiempo en el sitio. Los filtros de repuesto y las piezas de desgaste corresponden a la plataforma fan coil universal MECO, lo que simplifica el inventario de repuestos para los equipos de gestión de instalaciones.
La configuración de 12 Pa está destinada a instalaciones donde la unidad descarga directamente al espacio o a través de un conducto muy corto. La configuración de 30 Pa se selecciona cuando conductos, difusores o componentes de filtración adicionales crean resistencia al flujo de aire. Especificar la presión estática correcta garantiza que la unidad entregue su volumen de aire nominal en los terminales.
No. El flujo de aire hacia arriba y hacia adelante son versiones configuradas de fábrica con diferentes aberturas de descarga y geometría interna. La dirección no se puede modificar en el campo. Los compradores deben confirmar la configuración requerida en el momento de realizar el pedido.
Esta unidad incluye una bandeja de drenaje estándar para la recolección de condensado. Para aplicaciones con cargas de humedad constantemente altas, los ingenieros de las instalaciones deben verificar la capacidad de condensado frente a las cargas latentes calculadas y considerar opciones de bandeja de drenaje aislada, si están disponibles. Todas las unidades fan coil hidrónicas requieren líneas de drenaje atrapadas y con una pendiente adecuada.
El plazo de entrega varía según la cantidad del pedido y las opciones de configuración seleccionadas. Las unidades con configuración estándar suelen estar disponibles dentro de los ciclos de producción estándar. Se recomienda a los compradores que coordinen proyectos de construcción programados que confirmen los plazos de entrega durante la etapa de cotización.
