Unidad Fan Coil oculta en el techo versus unidad Fan Coil de casete

Para construcciones comerciales y modernizaciones importantes, seleccionar el equipo HVAC terminal adecuado afecta directamente la distancia al techo, el confort acústico y los presupuestos de mantenimiento a largo plazo. Los ingenieros y arquitectos se enfrentan a una presión constante para optimizar estos espacios elevados. Debe equilibrar las necesidades de refrigeración funcional con los estrictos objetivos de diseño de interiores.

Si bien ambos sistemas se ubican sobre el espacio ocupado, la elección entre un casete sin ductos y una unidad oculta con ductos altera fundamentalmente los tiempos de instalación y el diseño arquitectónico. Tomar la decisión equivocada puede generar espacios de techo estrechos, ambientes de oficina ruidosos o frustrantes obstáculos de mantenimiento. Necesita un sistema fiable que combine estética y practicidad.

Esta guía proporciona una evaluación comparativa basada en evidencia de ambas configuraciones. Pasamos de las definiciones básicas para abordar las limitaciones de implementación del mundo real, la planificación financiera y la idoneidad específica del proyecto. Aprenderá exactamente cómo alinear sus elecciones mecánicas con sus realidades estructurales.

Conclusiones clave

• Impacto arquitectónico: una unidad fan coil oculta en el techo ofrece la máxima discreción estética, pero exige una profundidad significativa del pleno y una cuidadosa coordinación de los conductos.

• Instalación y modernización: una unidad fancoil tipo casete simplifica la instalación y el mantenimiento, lo que la hace muy rentable para espacios abiertos y modernizaciones.

• Distribución de aire: las unidades ocultas permiten un mapeo de aire preciso y multizona a través de conductos, mientras que los casetes dependen de un lanzamiento multidireccional localizado (por ejemplo, distribución de 4 vías).

• Impulsor de decisión: La elección final depende del equilibrio entre la integración visual (oculta) y la accesibilidad de instalación/mantenimiento (cassette).

Comprensión de las líneas base de arquitectura e ingeniería

La selección de HVAC no puede ocurrir en el vacío. Debe alinearse perfectamente con los planos de techo reflejados, los diseños de extinción de incendios y los estrictos requisitos acústicos. Los arquitectos diseñan espacios para que se sientan abiertos y acogedores. Los administradores de instalaciones, por el contrario, necesitan sistemas a los que puedan dar servicio rápidamente. Esta tensión impulsa todo el proceso de selección.

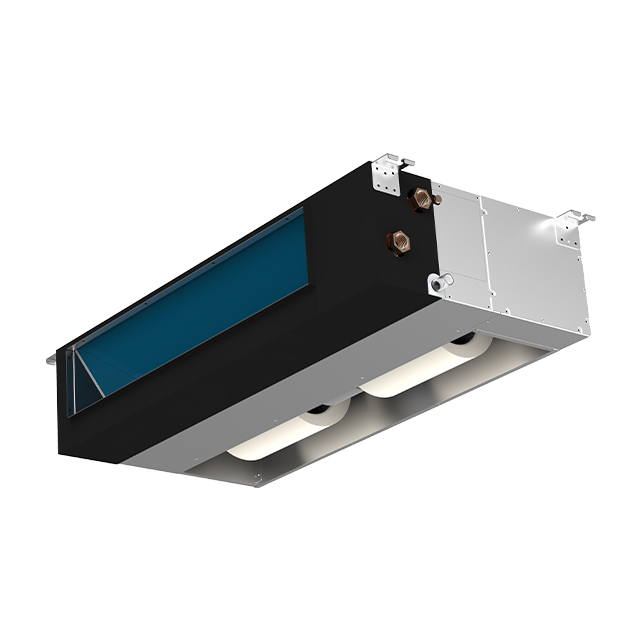

La primera línea de base es la FCU con conductos ocultos en el techo . Esta unidad se esconde completamente dentro del hueco del techo. Se basa en conductos de suministro y retorno para suministrar aire. Los ocupantes sólo ven discretos difusores lineales o cuadrados. La masa mecánica permanece completamente fuera de la vista.

La segunda línea de base involucra la unidad de casete. Este terminal autónomo se monta al ras contra un falso techo. Atrae aire caliente de la habitación a través de la rejilla central. Luego expulsa el aire acondicionado a lo largo del perímetro. No requiere conductos externos extensos.

El conflicto central emerge aquí. Debe equilibrar el deseo del arquitecto de un techo "invisible" con la necesidad del administrador de las instalaciones de un mantenimiento accesible y de bajo costo. Los sistemas ocultos se ven mejor pero su mantenimiento cuesta más. Los sistemas visibles interfieren en el diseño pero simplifican las operaciones en curso.

La unidad Fan Coil oculta en el techo: rendimiento y realidades

Las unidades ocultas destacan en entornos de diseño de alta gama. Ofrecen una completa integración visual en el espacio. Sólo se ven delgadas rejas arquitectónicas. También proporcionan un aislamiento acústico superior. La verdadera fuente de ruido mecánico se encuentra lejos del difusor. Los conductos atenúan naturalmente el sonido del motor antes de que llegue a la habitación.

La flexibilidad se destaca como una de las principales ventajas de la unidad fancoil empotrada en el techo . Puedes acondicionar fácilmente habitaciones con formas extrañas. Incluso puedes enfriar varios espacios pequeños adyacentes desde una sola unidad. Esto se logra utilizando conductos ramificados para empujar el aire exactamente donde sea necesario.

Sin embargo, los riesgos de implementación son sustanciales. Estas unidades requieren estrictas distancias mínimas entre los huecos del techo. A menudo se necesitan 250 mm o más, según los requisitos de presión estática. Además, se enfrenta a una gran dependencia del tamaño correcto de los conductos. Los conductos mal diseñados provocan caídas de presión estática y un flujo de aire inadecuado.

• Mejores prácticas: Siga siempre las pautas de SMACNA para el diseño de conductos para minimizar la resistencia del aire.

• Punto débil del instalador: Debe instalar trampillas de inspección dedicadas para los cambios de filtro.

• Error común: no instalar bandejas de drenaje secundarias. Las fugas ocultas pueden causar daños catastróficos al techo antes de ser descubiertas.

La unidad Fan Coil tipo casete: rendimiento y realidades

Los sistemas de casetes brillan durante la instalación y el funcionamiento rutinario. Encajan perfectamente en techos de rejilla comerciales estándar. Normalmente los ves en formatos de baldosas de 600x600 mm o 900x900 mm. El fan coil de casete de 4 vías proporciona una distribución de aire predecible y uniforme de 360 ​​grados. Esta manta multidireccional funciona perfectamente en espacios abiertos.

El personal de mantenimiento aprecia inmensamente estas unidades. Obtiene acceso directo y sin herramientas a filtros y componentes internos directamente desde abajo. La rentabilidad también mejora significativamente. Elimina los costos de material y mano de obra asociados con la chapa o los conductos flexibles.

A pesar de estos beneficios, los casetes conllevan distintos riesgos de implementación. Tienen una alta huella visual. El panel de plástico del salpicadero está siempre visible para los ocupantes. Además, la mayoría de los casetes dependen de bombas elevadoras de condensado. Estas bombas introducen ruido mecánico y presentan un claro punto de falla.

• Error común: colocar casetes en diseños muy compartimentados. No es fácil llevar aire a una habitación separada. Hacerlo anula el propósito del casete autónomo.

• Mejor práctica: Programe pruebas de rutina de la bomba de elevación para evitar desbordamientos inesperados de agua durante los meses de mayor enfriamiento.

Dimensiones de evaluación directa

Las evaluaciones financieras deben considerar tanto el gasto de capital inicial (CapEx) como el gasto operativo (OpEx). Los sistemas ocultos conllevan un CapEx inicial más alto. Debes pagar por la unidad, ductos, rejillas y mano de obra especializada. Sin embargo, potencialmente ofrecen una vida útil más larga si se protegen dentro de una cámara bien sellada. Los casetes presentan un CapEx inicial más bajo. Sin embargo, requieren una frecuencia de mantenimiento ligeramente mayor para la limpieza de la fascia y las revisiones de la bomba de elevación.

El espacio y el espacio libre crean la "penalización del pleno". Debemos comparar objetivamente los requisitos de altura. Los casetes generalmente requieren menos espacio vacío continuo en comparación con el espacio extenso de un sistema de conductos. Los conductos deben cruzar vigas estructurales, lo que exige techos generales más profundos.

Desde el punto de vista de la gestión de instalaciones, las realidades del mantenimiento difieren enormemente. Compare la realidad de subir una simple escalera para soltar un panel de casete. Compare esto con quitar los frágiles paneles del techo o desatornillar paneles de acceso pesados ​​para llegar a una caja de filtro oculta. Las horas de trabajo se acumulan rápidamente.

La eficiencia energética y del flujo de aire también divergen. Debe contrastar las pérdidas de presión estática de un sistema de conductos con la eficiencia de tiro directo de un casete. Los ventiladores con conductos trabajan más para empujar el aire a través de conductos restrictivos. Los casetes descargan aire directamente a la habitación, lo que reduce la carga del motor del ventilador.

Cuadro comparativo de sistemas

Lógica de preselección: ¿Qué sistema se adapta a su aplicación?

Seleccionar el equipo adecuado requiere hacer coincidir las fortalezas del sistema con su entorno arquitectónico específico. Los diferentes sectores comerciales exigen diferentes estrategias de confort.

Cuándo especificar la FCU con conductos ocultos:

1. Hospitalidad de lujo: las habitaciones de hotel requieren un funcionamiento silencioso y silencioso. La estética y la acústica no son negociables.

2. Oficinas ejecutivas: los espacios corporativos divididos necesitan un suministro de aire discreto sin obstáculos visibles en el techo.

3. Residencial de alta gama: los propietarios de viviendas a menudo exigen un control climático invisible.

4. Techos personalizados: Los espacios que utilizan techos de paneles de yeso o yeso combinan maravillosamente con difusores lineales.

Cuándo especificar la unidad fan coil tipo casete :

1. Oficinas comerciales de planta abierta: estas salas se benefician del alcance amplio y uniforme de un casete.

2. Salas de exposición minorista: los entornos minoristas de alta rotación necesitan un fácil acceso para mantenimiento por encima del piso de ventas.

3. Salas de TI y servidores: aquí la refrigeración sensible directa y de alto volumen funciona de manera eficiente.

4. Proyectos de modernización: Preservar las estructuras de techo existentes y minimizar el tiempo de inactividad sirve como principal criterio de éxito.

Los ingenieros inteligentes suelen implementar enfoques híbridos. Puede utilizar unidades ocultas en salas de juntas y vestíbulos para maximizar la elegancia. Luego instala casetes en las áreas de trabajo de planta abierta. Esta estrategia optimiza el presupuesto general del proyecto y al mismo tiempo ofrece rendimiento exactamente donde se necesita.

Conclusión

• Reconocer las compensaciones principales: Ninguna unidad es objetivamente superior. La elección correcta es un equilibrio calculado entre el espacio del techo, las limitaciones presupuestarias y la intención del diseño.

• Confirme los límites arquitectónicos: establezca los requisitos de altura del techo y verifique las profundidades del pleno antes de adquirir cualquier unidad.

• Evalúe la capacidad operativa: evalúe honestamente las capacidades de mantenimiento del equipo de su instalación. Elija sistemas accesibles si los presupuestos laborales son ajustados.

• Acción siguiente: consulte a su ingeniero de HVAC para realizar cálculos de presión estática para unidades con conductos. Pídales que realicen un mapeo de la distancia de proyección de los casetes. Finalice su lista de materiales basándose en estos números concretos.

Preguntas frecuentes

P: ¿Qué es más silencioso: una FCU con conductos ocultos o una unidad de casete?

R: Las unidades ocultas generalmente son más silenciosas en el espacio ocupado. El ruido mecánico del ventilador y el motor está físicamente amortiguado por la estructura del techo. Los propios conductos también absorben el sonido antes de que el aire llegue a la habitación.

P: ¿Se puede instalar una unidad fancoil de casete de 4 vías en un techo de yeso sólido?

R: Sí, pero requiere extrema precisión. Debes cortar una abertura perfecta para que el panel de fascia se superponga limpiamente a los bordes. Sin embargo, los techos de rejilla estándar siguen siendo el caso de uso más práctico y común para los casetes.

P: ¿Ambas unidades requieren una bomba de drenaje de condensado?

R: Los casetes casi siempre tienen bombas de elevación incorporadas debido a su diseño de montaje empotrado. Las unidades ocultas a menudo pueden depender completamente de drenajes por gravedad dependiendo de su ubicación en el pleno. Esto elimina un punto potencial de falla mecánica.

P: ¿Los costos operativos son significativamente diferentes entre los dos?

R: El consumo de energía es muy similar para capacidades de enfriamiento equivalentes. Sin embargo, las unidades con conductos pueden requerir un poco más de potencia del motor del ventilador para superar la presión estática dentro de los conductos. Los costos de mano de obra de mantenimiento de rutina suelen ser más bajos para las unidades de casete.
