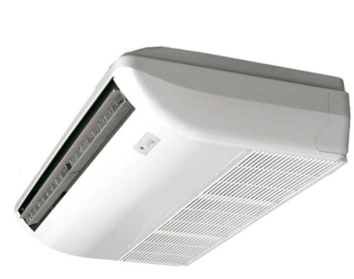

La unidad fancoil de techo y piso es un dispositivo terminal HVAC decorativo de montaje expuesto que admite tres configuraciones de instalación: suspendida en el techo, de piso y montada en la pared. La gama de unidades cubre volúmenes de aire desde 340 m³/h hasta 2380 m³/h en ocho tamaños de modelos, lo que permite adaptar la capacidad a salas de diferentes dimensiones. El diseño de la carcasa expuesta elimina la necesidad de una cámara de techo suspendida, lo que hace que la unidad sea adecuada para espacios con altura de techo limitada o donde la instalación de conductos no es práctica. Las aplicaciones incluyen vestíbulos de hoteles, áreas de comedor de restaurantes, pequeñas oficinas, salas de exposición de tiendas minoristas y áreas comunes residenciales donde se aceptan unidades visibles con apariencia terminada.
Parámetro | Unidad | MFP-51ZDM | MFP-68ZDM | MFP-85ZDM | MFP-102ZDM | MFP-136ZDM | MFP-170ZDM | MFP-204ZDM | MFP-238ZDM | ||
Fuente de alimentación | 220 V, 50 Hz, monofásico | 220 V, 50 Hz, monofásico | 220 V, 50 Hz, monofásico | 220 V, 50 Hz, monofásico | 220 V, 50 Hz, monofásico | 220 V, 50 Hz, monofásico | 220 V, 50 Hz, monofásico | 220 V, 50 Hz, monofásico | |||
Volumen de aire | Alto | m³/h | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
Medio | m³/h | 380 | 515 | 660 | 765 | 1040 | 1280 | 1550 | 1800 | ||
Bajo | m³/h | 260 | 340 | 430 | 530 | 710 | 860 | 1050 | 1280 | ||
Presión estática | Pensilvania | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Capacidad de refrigeración (Total, Alta) | W | 2700 | 3600 | 4500 | 5400 | 7200 | 9000 | 10800 | 12600 | ||
Capacidad de refrigeración (sensible, alta) | W | 1990 | 2730 | 3174 | 4261 | 5385 | 6746 | 8109 | 9062 | ||
Capacidad de calefacción (alta) | W | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | 18900 | ||
Nivel de ruido (Alto, 0Pa) | dB(A) | 39 | 41 | 43 | 45 | 46 | 48 | 50 | 51 | ||
Entrada de energía (alta, 0Pa) | W | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | ||
Volumen de flujo de agua | m³/h | 0.46 | 0.62 | 0.77 | 0.93 | 1.23 | 1.54 | 1.85 | 2.16 | ||
Caída de presión del agua | kPa | 11.8 | 13.6 | 21 | 23 | 25 | 32 | 33 | 38 | ||
Conexión de agua (entrada/salida) | en | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ||
Tipo de bobina | Tubo de cobre con aleta de aluminio hidrófilo. | Tubo de cobre con aleta de aluminio hidrófilo. | Tubo de cobre con aleta de aluminio hidrófilo. | Tubo de cobre con aleta de aluminio hidrófilo. | Tubo de cobre con aleta de aluminio hidrófilo. | Tubo de cobre con aleta de aluminio hidrófilo. | Tubo de cobre con aleta de aluminio hidrófilo. | Tubo de cobre con aleta de aluminio hidrófilo. | |||
Presión máxima de trabajo | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||
Tamaño de la tubería de drenaje | milímetros | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ||
Dimensión de la unidad (L×W×H) | milímetros | 905×673×243 | 905×673×243 | 905×673×243 | 1288×673×243 | 1288×673×243 | 1288×673×243 | 1672×673×243 | 1672×673×243 | ||
Peso unitario | kilos | 26 | 28 | 30 | 38 | 40 | 42 | 45 | 45 |
El serpentín de refrigeración y calefacción consta de tubos de cobre con aletas de aluminio hidrófilas. El recubrimiento hidrófilo de las aletas reduce la retención de gotas de agua en las superficies de las aletas durante la operación de deshumidificación, lo que favorece el paso constante del flujo de aire a través del serpentín. La configuración del sistema de 2 tuberías utiliza un solo serpentín para los modos de refrigeración por agua fría y calentamiento de agua caliente. El conjunto de serpentín está clasificado para una presión de trabajo máxima de 1,6 MPa, cubriendo rangos de presión de sistemas HVAC comerciales estándar. Una configuración de sistema de 4 tuberías con serpentines de calefacción y refrigeración separados está disponible como opción para proyectos que requieren capacidad de calefacción y refrigeración simultáneas.
Un diseño de ventilador centrífugo proporciona flujo de aire en tres configuraciones de velocidad (alta, media y baja) seleccionables por el usuario. La función de rejilla de oscilación automática ajusta la dirección del aire de descarga verticalmente, distribuyendo el aire acondicionado en un área más amplia de la habitación. La clasificación de presión estática externa de 0 Pa indica que la unidad está diseñada para descarga directa de aire ambiente sin conductos conectados. Los niveles de ruido oscilan entre 39 dB(A) para el modelo más pequeño y 51 dB(A) para el modelo más grande con ventilador a alta velocidad.
La carcasa exterior está formada con contornos de borde redondeados para una apariencia de instalación expuesta. La unidad incluye una bandeja de drenaje integrada para la recolección de condensado durante la operación de enfriamiento, con una conexión de tubería de drenaje de ￠26 mm para conectar la línea de condensado. Las válvulas de agua integradas están disponibles como característica opcional, lo que reduce la cantidad de componentes de tuberías externos necesarios durante la instalación.
La unidad admite tres métodos de montaje para adaptarse a diferentes condiciones de espacio. La instalación suspendida en el techo coloca la unidad debajo de la estructura del techo con carcasa visible, adecuada para habitaciones sin cámara de techo suspendido. La instalación sobre el piso coloca la unidad en el piso cerca de las paredes exteriores, aplicable donde el montaje en el techo no está estructuralmente disponible. La instalación montada en la pared fija la unidad directamente a las superficies de las paredes, ahorrando espacio en habitaciones más pequeñas.
Las unidades estándar incluyen un control remoto por infrarrojos para el funcionamiento individual de la habitación, con selección de velocidad del ventilador, cambio de modo y ajuste del punto de ajuste de temperatura. Para la administración centralizada de instalaciones, la unidad admite la conexión de interfaz Modbus a sistemas de automatización de edificios, lo que permite el control y monitoreo grupal en múltiples unidades en una sola propiedad.
La unidad fancoil de techo y piso se instala en espacios donde los sistemas de conductos ocultos no son factibles debido a limitaciones de altura del techo o restricciones de renovación. Las aplicaciones comerciales comunes incluyen áreas públicas de hoteles, espacios de comedor de restaurantes, salas de oficinas pequeñas y medianas, tiendas boutique, aulas escolares y áreas de espera para atención médica. La gama de ocho tamaños de modelos permite adaptar la capacidad desde pequeñas oficinas individuales hasta áreas más grandes de planta abierta.
Un sistema de 2 tuberías utiliza un solo serpentín para la operación de refrigeración y calefacción, cambiando entre modos a medida que el sistema del edificio cambia la temperatura del agua. Un sistema de 4 tuberías utiliza serpentines de calefacción y refrigeración separados, lo que permite la selección de unidades individuales entre calefacción y refrigeración independientemente de otras zonas. La configuración de 4 tubos está disponible como opción.
Sí, las unidades admiten la interfaz del protocolo Modbus para la conexión a sistemas centralizados de automatización de edificios, lo que permite el monitoreo y control de toda la instalación junto con otros equipos HVAC.
Las válvulas de agua incorporadas son un accesorio opcional que se puede especificar durante el pedido. Cuando se seleccionan, reducen el trabajo de instalación de tuberías externas en el sitio del proyecto.
La conexión de drenaje de condensados mide ￠26 mm. Los instaladores deben hacer coincidir este diámetro con el sistema de tuberías de drenaje de condensado del edificio.
Cada unidad funciona con tres niveles de velocidad del ventilador (alto, medio y bajo) seleccionables mediante el control remoto incluido. La función de oscilación automática ajusta la dirección de descarga de aire vertical independientemente de la configuración de velocidad del ventilador.
