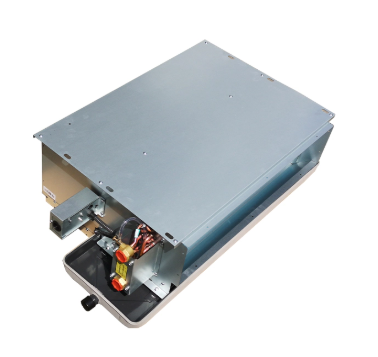

La unidad fancoil de conducto oculto horizontal estilo B sirve como dispositivo terminal para sistemas de aire acondicionado centrales. Hace circular el aire interior a través de un serpentín intercambiador de calor conectado a tuberías de agua fría o caliente, entregando salida de refrigeración o calefacción a espacios acondicionados. La unidad se instala sobre techos suspendidos, con solo rejillas de suministro de aire visibles en la habitación, manteniendo una apariencia interior limpia.
El aire interior ingresa a la unidad a través de la abertura de aire de retorno, pasa a través del serpentín de tubo con aletas donde se produce el intercambio de calor con el agua que circula dentro de las tuberías y luego se descarga nuevamente a la habitación a través del conducto de aire de suministro y los difusores. El conjunto del ventilador proporciona tres configuraciones de velocidad (Alta, Media, Baja) para ajustar el volumen de aire según los requisitos de carga. Esta unidad no transporta aire entre habitaciones; cada unidad sirve a su zona designada de forma independiente.
TAIZHOU MECO EQUIPO DE REFRIGERACIÓN Co., Ltd | ||||||||||||
RENDIMIENTO DEL FAN COIL TIPO CONDUCTO (2 TUBOS, estilo B) | ||||||||||||
modelo (sistema de 2 tubos) | MFP-34WA-B | MFP-51WA-B | MFP-68WA-B | MFP-85WA-B | MFP-102WA-B | MFP-136WA-B | MFP-170WA-B | MFP-204WA-B | MFP-238WA-B | |||
fuente de alimentación | 220 V, 50 Hz, monofásico | |||||||||||
volumen de aire | H | m3/hora | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
M | 270 | 380 | 515 | 660 | 765 | 1040 | 1280 | 1550 | 1800 | |||
L | 190 | 260 | 340 | 430 | 530 | 710 | 860 | 1050 | 1280 | |||
presión estática | Pensilvania | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | ||
capacidad de enfriamiento | TH | H | W | 1900 | 2800 | 3800 | 4700 | 5700 | 7200 | 9000 | 10800 | 12600 |
BTU/hora | 6483 | 9553 | 12965 | 16036 | 19449 | 24566 | 30708 | 36850 | 42991 | |||
SH | W | 1416 | 2086 | 2831 | 3502 | 4247 | 5364 | 6705 | 8046 | 9387 | ||
BTU/hora | 4831 | 7117 | 9659 | 11949 | 14491 | 18302 | 22877 | 27453 | 32028 | |||
TH | M | W | 1539 | 2268 | 3078 | 3807 | 4617 | 5832 | 7290 | 8748 | 10206 | |
W | 1216 | 1792 | 2432 | 3008 | 3647 | 4607 | 5759 | 6911 | 8063 | |||
SH | L | W | 1197 | 1764 | 2394 | 2961 | 3591 | 4536 | 5670 | 6804 | 7938 | |
W | 982 | 1446 | 1963 | 2428 | 2945 | 3720 | 4649 | 5579 | 6509 | |||
capacidad de calefacción | H | W | 2800 | 4300 | 5700 | 7100 | 8500 | 10800 | 13500 | 16200 | 18900 | |
M | W | 2156 | 3311 | 4389 | 5467 | 6545 | 8316 | 10395 | 12474 | 14553 | ||
L | W | 1694 | 2602 | 3449 | 4296 | 5143 | 6534 | 8168 | 9801 | 11435 | ||
ruido | alta velocidad | 12Pa | dB(A) | 37 | 39 | 41 | 43 | 45 | 47 | 48 | 50 | 52 |
30Pa | 39 | 41 | 43 | 45 | 48 | 49 | 50 | 52 | 54 | |||
50Pa | 42 | 44 | 46 | 47 | 49 | 50 | 52 | 54 | 56 | |||
entrada de energía | 12Pa | W | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | |
30Pa | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 | |||
50Pa | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | |||
volumen de flujo de agua | m3/hora | 0.32 | 0.48 | 0.65 | 0.8 | 0.98 | 1.23 | 1.54 | 1.85 | 2.16 | ||
caída de presión de agua | kPa | 7 | 15 | 18 | 23 | 28 | 30 | 22 | 30 | 36 | ||
Dimensión de la tubería de conexión de agua (entrada y salida). | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | |||
ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ||||
bobina | tipo | Tubería de cobre de alta eficiencia para usar bobina de aluminio hidrofílica. | ||||||||||
dimensión de la tubería de drenaje de agua | milímetros | ZG3/4" | ||||||||||
dimensión | sin caja de retorno de aire | mm (largo x ancho x alto) | 624×465×235 | 814×465×235 | 864×465×235 | 944×465×235 | 1044×465×235 | 1424×465×235 | 1474×465×235 | 1674×465×235 | 1824×465×235 | |
retorno de aire desde el lado | 624×510×235 | 814×510×235 | 864×510×235 | 944×510×235 | 1044×510×235 | 1424×510×235 | 1474×510×235 | 1674×510×235 | 1824×510×235 | |||
retorno de aire desde abajo | 624×492×252 | 814×492×252 | 864×492×252 | 944×492×252 | 1044×492×252 | 1424×492×252 | 1474×492×252 | 1674×492×252 | 1824×492×252 | |||
peso | kilos | 11 | 13 | 14 | 16 | 17 | 26 | 29 | 32 | 34 | ||
El intercambiador de calor utiliza tubos de cobre violeta combinados con aletas de aluminio hidrófilas, disponibles en configuraciones de 3 o 3+1 filas. El diseño de 3 filas se adapta a aplicaciones estándar de refrigeración y calefacción, mientras que la configuración de 3+1 filas proporciona una superficie de intercambio de calor adicional para proyectos que requieren una mayor capacidad de producción.
Cada ventilador se somete a una calibración de equilibrio dinámico de rutina durante la producción. La serie cubre un volumen de aire de 340 a 2380 m³/h en nueve tamaños de modelos, con tres configuraciones de velocidad de ventilador por unidad. La presión estática externa oscila entre 12 y 50 Pa, lo que admite sistemas de distribución de aire por conductos de diferentes longitudes.
La bandeja de drenaje se fabrica mediante un proceso de estampado de una sola pieza sin costuras soldadas en el cuerpo de la bandeja, lo que reduce los posibles puntos de fuga. La superficie recibe un tratamiento en aerosol para resistir la corrosión. Las unidades están configuradas con puntos de conexión de drenaje estándar compatibles con sistemas de tuberías de condensado de edificios.
Hay tres opciones de instalación de aire de retorno disponibles: unidad estándar sin caja de aire de retorno, configuración de retorno lateral y configuración de retorno inferior. Una caja de aire de retorno opcional simplifica el trabajo de instalación en el sitio y reduce los requisitos de fabricación de conductos durante la construcción.
La serie admite sistemas hidrónicos de 2 y 4 tubos. La configuración de 2 tuberías sirve para modo de refrigeración o calefacción según la temporada, mientras que la configuración de 4 tuberías permite la disponibilidad simultánea de refrigeración y calefacción para zonas que requieren flexibilidad de temperatura durante todo el año. Todos los modelos utilizan conexiones de agua ZG3/4".
Las unidades fan coil de conducto oculto horizontal estilo B se instalan en el espacio del techo de edificios comerciales, torres de oficinas, habitaciones de hotel, salas de hospital y sistemas de aire acondicionado central residencial. El diseño oculto se adapta a proyectos que requieren terminales HVAC discretos que preserven la estética del diseño interior. La capacidad de conexión de conductos permite una ubicación flexible de la rejilla de suministro de aire y una distribución de aire multipunto dentro de una sola zona.
La selección depende del cálculo de la carga de refrigeración o calefacción de la habitación, que tiene en cuenta la superficie del suelo, la altura del techo, la exposición de las ventanas, el nivel de ocupación y las condiciones climáticas locales. Como referencia, el volumen de aire oscila entre 340 m³/h para oficinas pequeñas y 2380 m³/h para zonas abiertas más grandes. Se recomienda consultar con un ingeniero de HVAC para calcular la carga para un dimensionamiento preciso.
La presión estática indica la capacidad de la unidad para empujar aire a través de los conductos. Las unidades con presión estática externa de 12 Pa se adaptan a conductos cortos o aplicaciones de descarga directa. La clasificación de 30 Pa admite sistemas de conductos de longitud media con varias curvas, mientras que las unidades de 50 Pa sirven tramos de conductos más largos con más accesorios y múltiples salidas de aire.
Sí, las unidades fancoil funcionan con agua fría para refrigeración y agua caliente para calefacción. El sistema de 2 tuberías cambia entre modos estacionalmente, mientras que la configuración de 4 tuberías proporciona serpentines de refrigeración y calefacción separados para disponibilidad simultánea. La temperatura del suministro de agua depende del diseño de la planta central.
El mantenimiento de rutina incluye el reemplazo o limpieza periódica del filtro, inspección y limpieza del serpentín según sea necesario, lavado de la bandeja de drenaje y de la línea de drenaje para evitar la acumulación de condensado y revisiones de los cojinetes del motor del ventilador de acuerdo con las horas de funcionamiento. Se deben planificar paneles de acceso en el techo durante la instalación para facilitar el acceso de mantenimiento.
