DC3-MFP-85WA-K
MECO

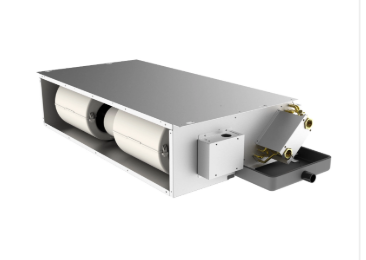

El DC3-MFP-85WA-K es una unidad fancoil de conducto oculto de techo de perfil delgado diseñada para instalaciones donde el espacio vertical en el techo es limitado. Con un grosor de cuerpo de 200 mm, esta unidad encaja en cavidades estrechas del techo mientras suministra aire acondicionado a través de conductos. Pertenece a la línea FCU de conducto delgado de la serie K, que cubre volúmenes de aire que van desde 510 a 1360 m³/h en diferentes variantes de modelo.
La unidad cuenta con una carcasa rectangular de bajo perfil construida para montaje horizontal en techo. Las conexiones de las tuberías de agua izquierda y derecha son reversibles en campo, lo que permite flexibilidad de instalación en el sitio. Se incluye una caja de retorno de aire como estándar, con múltiples opciones de estilos de aire de retorno disponibles para cumplir con los requisitos del proyecto. La bandeja de drenaje de condensado está integrada en la base de la unidad y se puede agregar una bomba de drenaje de condensado como accesorio opcional para aplicaciones donde el drenaje por gravedad no es factible.
Esta unidad fancoil utiliza ruedas de ventilador centrífugo de plástico para reducir el ruido operativo. El intercambiador de calor está construido con tubos de cobre y aletas de aluminio hidrofílico, lo que facilita la transferencia de calor y la eliminación de la humedad. Ambas configuraciones de motor EC y DC están disponibles como opciones, lo que permite a los especificadores seleccionar el tipo de motor que se alinee con los requisitos de su sistema de control y sus objetivos de eficiencia energética.
Parámetro | Valor |
|---|---|
Modelo | DC3-MFP-85WA-K |
Volumen de aire | 850 m³/h |
Presión estática | 12 Pa (30 Pa opcional) |
Capacidad de enfriamiento | 2950 vatios |
Capacidad de calefacción | 4650 vatios |
Nivel de ruido (a 12 Pa) | 43dB |
Entrada de energía (a 12 Pa) | 44W |
Volumen de flujo de agua | 0,79 m³/h |
Conexión del tubo de agua (entrada) | ZG3/4" |
Conexión del tubo de agua (salida) | ZG3/4" |
Esta unidad fancoil de conducto delgado es adecuada para edificios comerciales y residenciales con una profundidad de techo limitada. Las aplicaciones comunes incluyen habitaciones de hotel, espacios de oficina, apartamentos residenciales, salas de hospital y pequeñas unidades comerciales. La instalación oculta preserva la estética del techo interior, mientras que la configuración con conductos permite el suministro de aire distribuido a través de múltiples registros de suministro.
Hay varias opciones disponibles para adaptar la unidad a los requisitos específicos del proyecto. Se pueden especificar motores sin escobillas EC/DC en lugar de motores de CA estándar para control de velocidad variable y reducción del consumo de energía. Una bomba de elevación de condensado está disponible como opción instalada en fábrica o en campo. El estilo de la caja de aire de retorno se puede personalizar para que coincida con los diseños de los conductos. Toda la gama de productos de la Serie K admite configuraciones de sistemas de dos y cuatro tubos.
Se debe proporcionar suficiente acceso de servicio en el extremo de la unidad donde se encuentran las conexiones de agua y la caja eléctrica. El diseño de conexión de agua reversible se adapta a diseños de tuberías tanto del lado izquierdo como del derecho. La unidad debe montarse nivelada para garantizar un drenaje adecuado del condensado. Cuando se utiliza la configuración de alta estática de 30 Pa, el diseño de los conductos debe tener en cuenta la presión estática externa disponible para lograr el flujo de aire nominal.
Las ruedas de plástico del ventilador y la bandeja de drenaje deben inspeccionarse periódicamente para evitar la acumulación de polvo y el crecimiento microbiano. Los filtros de aire, cuando estén instalados, requieren limpieza o reemplazo regular según las condiciones del sitio. Las superficies del serpentín deben mantenerse libres de residuos para mantener el rendimiento de la transferencia de calor. Los cojinetes del motor están permanentemente lubricados y no requieren reengrase periódico en condiciones normales de funcionamiento.
El cuerpo de la unidad mide 200 mm de espesor. Los instaladores deben dejar espacio adicional para las conexiones de los conductos, el aislamiento y la línea de drenaje de condensado. Se recomienda una profundidad mínima del pleno de aproximadamente 250 mm para instalaciones estándar.
Sí. La unidad fancoil admite sistemas hidrónicos de dos y cuatro tubos. En configuraciones de dos tuberías, la unidad funciona en modo refrigeración o calefacción dependiendo de la temperatura del suministro de agua. Las configuraciones de cuatro tubos permiten la capacidad simultánea de calefacción y refrigeración con circuitos de serpentín separados.
Las opciones de motores CC y EC admiten señales de control de velocidad externas, lo que permite la integración con sistemas de gestión de energía y automatización de edificios. Las especificaciones de la interfaz de control deben confirmarse en el momento del pedido para que coincidan con los protocolos de control del proyecto.
