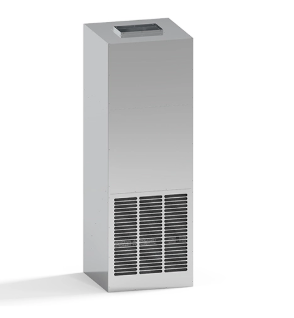

La unidad fancoil vertical oculta serie DCV-MFP está diseñada para instalación vertical sobre piso con flujo de aire de descarga superior. Esta FCU estilo gabinete ofrece suministro de aire vertical a larga distancia y se usa comúnmente en aplicaciones donde las unidades montadas en el techo no son prácticas. La línea de productos incluye cuatro modelos con volúmenes de aire que van desde 1020 a 2040 m³/h, cubriendo requisitos de acondicionamiento de espacios medianos y grandes.
La carcasa de la unidad está fabricada de chapa de acero galvanizada sin lentejuelas de serie. La lámina recubierta de aluminio y zinc está disponible como material opcional para proyectos que requieren una mayor resistencia a la corrosión. El diseño del gabinete vertical integra la sección del ventilador, el intercambiador de calor y la bandeja de drenaje en un solo conjunto montado en el piso. La configuración de descarga superior dirige el suministro de aire hacia arriba hacia los conductos o directamente hacia el espacio acondicionado.
El conjunto del ventilador se monta con conexiones atornilladas a soportes estructurales remachados, lo que permite retirar el conjunto del ventilador y el motor para realizar el mantenimiento sin desmontar el gabinete completo. Todas las unidades de la serie DCV-MFP están equipadas con motores de CC sin escobillas de serie, lo que admite un funcionamiento de velocidad variable y un menor consumo de energía en comparación con las configuraciones de motores de CA de velocidad fija.
La siguiente tabla presenta los parámetros de rendimiento nominales para los modelos de sistema de 2 tubos en toda la gama fan coil con conductos verticales DCV-MFP.
Parámetro | Unidad | DCV-MFP-102VA | DCV-MFP-136VA | DCV-MFP-170VA | DCV-MFP-204VA |
Fuente de alimentación | - | 220 V, 60 Hz, monofásico | 220 V, 60 Hz, monofásico | 220 V, 60 Hz, monofásico | 220 V, 60 Hz, monofásico |
Volumen de aire (alto) | m³/h | 1020 | 1360 | 1700 | 2040 |
Volumen de aire (bajo) | m³/h | 240 | 320 | 400 | 480 |
Presión estática externa | Pensilvania | 60 | 60 | 60 | 60 |
Capacidad de refrigeración (TH, máx.) | W | 6300 | 8100 | 10000 | 11500 |
Capacidad de refrigeración (TH, máx.) | BTU/hora | 21500 | 27640 | 34120 | 39240 |
Capacidad de refrigeración (SH, máx.) | W | 4490 | 5870 | 7100 | 8350 |
Capacidad de refrigeración (SH, máx.) | BTU/hora | 15320 | 20030 | 24225 | 28490 |
Capacidad de refrigeración (SH, mín.) | W | 2200 | 2850 | 3500 | 4050 |
Enfriamiento sensible (velocidad mínima) | W | 1300 | 1650 | 2050 | 2350 |
Capacidad de calefacción (alta) | W | 10100 | 13000 | 16000 | 18400 |
Capacidad de calefacción (baja) | W | 3550 | 4550 | 5600 | 6450 |
Nivel de ruido (alto, 60 Pa) | dB(A) | 44 | 48 | 52 | 55 |
Entrada de energía | W | 190 | 220 | 280 | 440 |
Volumen de flujo de agua | m³/h | 1.07 | 1.38 | 1.71 | 1.96 |
Caída de presión del agua | kPa | 27 | 30 | 35 | 40 |
Conexión de agua (entrada) | - | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" |
Conexión de agua (salida) | - | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" |
Tipo de bobina | - | Aleta de aluminio hidrófilo de tubo de cobre. | Aleta de aluminio hidrófilo de tubo de cobre. | Aleta de aluminio hidrófilo de tubo de cobre. | Aleta de aluminio hidrófilo de tubo de cobre. |
Tamaño de la tubería de drenaje | milímetros | Φ26 | Φ26 | Φ26 | Φ26 |
Dimensiones (largo x ancho x alto) | milímetros | 506×508×2005 | 506×508×2005 | 608×508×2005 | 608×508×2005 |
Peso neto | kilos | 75.6 | 75.6 | 82.8 | 82.8 |
Esta serie de fan coil con conductos verticales sirve para una variedad de aplicaciones comerciales e industriales. Con frecuencia se especifica para centros comerciales, vestíbulos de hoteles, pisos de oficinas grandes, salas de exposiciones y áreas residenciales donde no hay espacio disponible en el techo o el recorrido de los conductos desde arriba no es práctico. El gabinete se puede instalar como un sistema de conductos conectado a los conductos de suministro o como una unidad sin conductos que entrega aire directamente desde la rejilla de descarga superior.
Múltiples opciones de configuración respaldan los requisitos específicos del proyecto. Tanto los sistemas hidrónicos de 2 como de 4 tubos son compatibles con esta serie de unidades. Se puede instalar un calentador eléctrico de fábrica para obtener capacidad de calefacción suplementaria. Las válvulas de cierre y las válvulas de control modulantes se pueden integrar dentro del gabinete en fábrica. El conjunto del serpentín del intercambiador de calor utiliza tubos de conexión flexibles de acero inoxidable, que se pueden desconectar quitando cuatro tornillos y aflojando el acoplamiento central, lo que simplifica la extracción del serpentín para realizar el servicio.
La unidad debe instalarse sobre una superficie de piso nivelada capaz de soportar el peso operativo. Se debe mantener espacio libre en el lado de servicio para el acceso a la bobina y al motor. La abertura de descarga superior se conecta a los conductos de suministro mediante conexiones bridadas estándar. Las conexiones de las tuberías de agua están ubicadas en el lado de la unidad y deben instalarse con válvulas de aislamiento para servicio futuro. La línea de drenaje de condensado requiere una pendiente adecuada para garantizar el drenaje por gravedad desde la bandeja de drenaje.
Se puede acceder al conjunto de ventilador y motor quitando los soportes de montaje atornillados del ventilador sin necesidad de desmontar completamente el gabinete. El serpentín del intercambiador de calor se puede quitar soltando cuatro tornillos de montaje y desconectando el acoplamiento flexible de acero inoxidable entre el serpentín y la tubería fija. Los filtros de aire deben inspeccionarse y limpiarse a intervalos determinados por las condiciones de polvo del sitio. Las aletas del serpentín requieren una limpieza periódica para mantener el rendimiento nominal de transferencia de calor.
Un sistema de 2 tuberías utiliza un circuito de serpentín único que hace circular agua fría o caliente, cambiando entre los modos de refrigeración y calefacción según el funcionamiento estacional. Un sistema de 4 tuberías utiliza circuitos de serpentín de calefacción y refrigeración separados, lo que permite la disponibilidad simultánea de calefacción y refrigeración para el control de zonas individuales. La serie DCV-MFP admite ambos tipos de sistemas.
Sí. El fan coil vertical se puede instalar como una unidad sin conductos, descargando aire acondicionado directamente desde la abertura superior al espacio. Para aplicaciones con conductos, la clasificación de presión estática externa de 60 Pa admite tramos cortos de conductos con registros de suministro. La resistencia externa total de los conductos no debe exceder la presión estática nominal para mantener el flujo de aire de diseño.
Las válvulas de cierre y las válvulas de control modulantes están disponibles como opciones instaladas en fábrica. No están incluidos en la configuración de la unidad base estándar. El tipo, tamaño y tipo de señal de control de la válvula deben especificarse en el momento de realizar el pedido para que coincida con los requisitos del sistema de control del proyecto.
