DC-MFP-238MAW
MECO

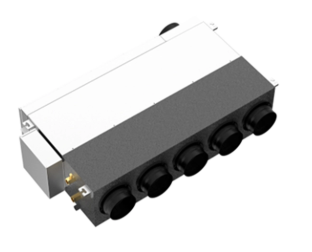

El DC-MFP-238MAW es una unidad fan coil con conductos de presión estática media fabricada por MECO. Construida con una estructura de chasis cerrado, esta unidad ofrece 75 Pa de presión estática externa, lo que permite la distribución de aire por conductos a través de conductos más largos y múltiples terminales de salida. Con un volumen de aire nominal de 2380 m³/h, el modelo está diseñado para espacios interiores más grandes que requieren un flujo de aire distribuido a través de conductos del techo en lugar de una descarga directa.
Esta unidad está especificada para proyectos de adquisiciones comerciales que incluyen oficinas de planta abierta, pisos comerciales, salas de conferencias y áreas públicas de hospitalidad. Su instalación oculta en el techo preserva la apariencia del techo terminado, mientras que la clasificación de presión estática media admite diseños de conductos que se dirigen alrededor de elementos estructurales y dan servicio a múltiples zonas de la habitación desde una sola unidad.
Parámetro | Valor |
|---|---|
Modelo | DC-MFP-238MAW |
Marca | MECO |
Volumen de aire | 2380 m³/h |
Presión estática | 75pa |
Capacidad de enfriamiento | 13900 vatios |
Capacidad de calefacción | 22400 vatios |
Nivel de ruido | 58dB |
Entrada de energía | 270W |
Volumen de flujo de agua | 2,37 m³/h |
Caída de presión | 40 Kpa |
La unidad utiliza una estructura de carcasa completamente cerrada, lo que contribuye a su capacidad de presión estática externa de 75 Pa. Esta clasificación de presión permite que la unidad impulse aire a través de redes de conductos extendidas, incluidos conductos derivados, transiciones de codos y difusores de suministro, sin caer por debajo del flujo de aire de diseño en las terminales.
La unidad está equipada con una rueda de ventilador de gran diámetro diseñada para mover 2380 m³/h de aire a la presión estática nominal. El conjunto de ventilador y motor está montado dentro del chasis cerrado, con secciones de entrada y salida diseñadas para reducir la turbulencia a medida que el aire se mueve desde el lado de retorno hacia los conductos.
Un elemento calefactor eléctrico está disponible como opción instalada de fábrica para proyectos que requieren capacidad de calefacción suplementaria más allá de la salida del serpentín hidrónico. Esta opción se selecciona en el momento de realizar el pedido y se integra en la ruta del flujo de aire de la unidad durante la fabricación.
El diseño de la unidad se adapta a la introducción de aire fresco exterior en la corriente de aire de suministro. Esto permite que el fancoil maneje tanto el aire ambiente recirculado como una proporción del aire de ventilación, cumpliendo con los requisitos de calidad del aire interior en aplicaciones comerciales. El volumen de entrada de aire fresco está determinado por el diseño del conducto y el margen de presión estática disponible.
Las conexiones de descarga redondas se ofrecen como una configuración de salida alternativa para proyectos que utilizan conductos redondos. Esta opción reduce la necesidad de accesorios de transición rectangulares a redondos en el sitio y puede simplificar la coordinación de la instalación de conductos.
La unidad fan coil de presión estática media DC-MFP-238MAW se implementa en una variedad de aplicaciones comerciales e industriales donde se requiere distribución de aire por conductos. Los pisos de oficinas de planta abierta utilizan este modelo para suministrar aire acondicionado a través de rejillas de conductos en el techo, con difusores de suministro espaciados según los patrones de ocupación.
Los espacios comerciales y los arrendamientos de centros comerciales también especifican este tipo de unidad cuando los escaparates individuales requieren una zonificación independiente y al mismo tiempo mantienen una estética de techo uniforme. Para habitaciones con planos de planta irregulares, como diseños en forma de L o U, la configuración de conductos permite ubicar las salidas de suministro independientemente de la ubicación de la unidad, lo que garantiza que la cobertura del flujo de aire llegue a todas las zonas ocupadas.
Los pasillos de hostelería, las instalaciones para conferencias y los edificios educativos son áreas de aplicación adicionales. El método de instalación oculta se alinea con los requisitos de diseño interior, mientras que el volumen de aire de 2380 m³/h y la presión estática de 75 Pa proporcionan capacidad suficiente para zonas con cargas de ocupación de moderadas a altas.
La unidad está diseñada para montaje horizontal en techo. Las conexiones de los conductos tienen el tamaño adecuado para coincidir con la abertura de descarga de la unidad. Los instaladores deben asegurarse de que los conductos estén adecuadamente soportados y sellados para evitar fugas de aire que reducirían el flujo de aire efectivo en las terminales. Los diseños de los conductos deben tener en cuenta la presión estática externa de 75 Pa al calcular la resistencia total del sistema.
Se requieren paneles de acceso de mantenimiento en el techo debajo de la unidad para el reemplazo del filtro, la inspección del serpentín y el servicio del motor. Los equipos de administración de instalaciones deben planificar las ubicaciones de acceso durante la fase de diseño, ya que las unidades instaladas sobre techos terminados requieren aberturas de servicio al alcance de las secciones del ventilador y la bobina.
La unidad funciona con un circuito de batería hidrónica que transporta agua fría o caliente. El caudal de agua nominal es de 2,37 m³/h con una caída de presión de la batería de 40 Kpa. El diseño de las tuberías debe coincidir con estos valores para garantizar que la unidad alcance sus capacidades nominales de refrigeración y calefacción.
La clasificación de presión estática externa de 75 Pa indica la presión que el ventilador puede ofrecer contra la resistencia de conductos, accesorios, difusores y filtros. Los diseñadores de conductos calculan la pérdida de presión estática total del sistema de distribución y verifican que no exceda esta clasificación. Exceder la presión estática nominal reducirá el flujo de aire real por debajo del valor nominal de 2380 m³/h.
Sí, la unidad está diseñada para aceptar una conexión de conducto de aire fresco en el lado de retorno de la ruta del flujo de aire. El volumen de aire exterior que se puede introducir depende del margen de presión estática restante después de tener en cuenta las pérdidas del conducto de suministro. Los diseñadores deben equilibrar los requisitos de ventilación con la presión disponible del ventilador.
No, el calentador eléctrico es una configuración opcional que se pide por separado. Las unidades estándar se envían únicamente con el serpentín hidrónico para refrigeración y calefacción. Los proyectos que requieran calefacción eléctrica de respaldo deben especificar la opción de calentador electrónico durante la adquisición.
El factor de ruido de 58 dB corresponde a las condiciones nominales de funcionamiento en la carcasa de la unidad. Los niveles de sonido instalados en espacios ocupados varían según la longitud del conducto, los materiales del revestimiento y la selección del difusor. Los proyectos acústicamente sensibles deben agregar silenciadores de conductos o secciones de conductos revestidos según lo requiera la especificación del proyecto.
