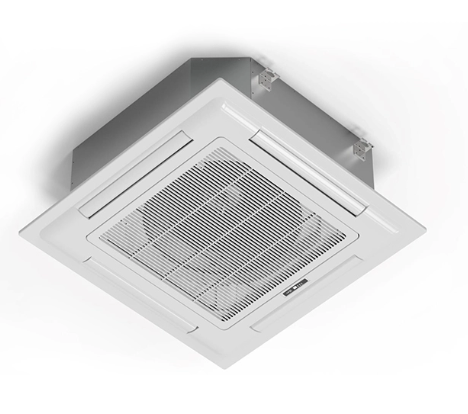

La unidad fan coil tipo casete de 4 vías sirve como dispositivo terminal para sistemas de aire acondicionado centrales. Diseñado para instalación en techo, el cuerpo de la unidad encaja dentro de las cavidades del techo suspendido, preservando el espacio utilizable en el piso. El panel frontal presenta un perfil delgado y aerodinámico que se integra con varios diseños de techos interiores. Este modelo funciona según un principio de drenaje por gravedad natural, lo que elimina la necesidad de una bomba de agua incorporada y una placa de circuito de control asociada. La unidad admite configuraciones de sistemas de 2 y 4 tuberías, lo que la hace adecuada para diferentes requisitos de proyectos comerciales e industriales.
La unidad descarga aire acondicionado a través de cuatro direcciones de salida separadas, distribuyendo el flujo de aire por todo el perímetro de la habitación. Este patrón de entrega reduce las variaciones de temperatura entre diferentes zonas dentro de un solo espacio. Las paletas guía de aire en cada salida reciben un tratamiento de superficie flocado, un elemento de diseño que minimiza el goteo de agua de condensación durante la operación de enfriamiento. Las paletas dirigen el flujo de aire a lo largo de las superficies del techo antes de descender a las zonas ocupadas.
Esta unidad fancoil de casete depende de la gravedad para eliminar el condensado en lugar de una bomba de drenaje mecánica. El sistema de drenaje requiere una caída vertical mínima de 100 mm desde la salida de drenaje de la unidad hasta la línea de drenaje principal. Sin una bomba de agua y los componentes de PCB asociados, el sistema de drenaje contiene menos piezas susceptibles de desgastarse. El condensado fluye directamente a través de la salida de la bandeja de drenaje mediante la fuerza gravitacional.
El funcionamiento se gestiona a través de un controlador de pared con cable, que ajusta la velocidad del ventilador y la configuración del modo. El chasis de la unidad incluye una conexión de entrada de aire fresco dedicada, que permite introducir aire exterior en el espacio acondicionado. Esta característica respalda los requisitos de ventilación en edificios comerciales ocupados sin requerir modificaciones separadas en los conductos.
Parámetro | Especificación |
|---|---|
Tipo de unidad | Unidad Fan Coil de casete de 4 vías |
Método de drenaje | Drenaje por gravedad natural |
Caída de drenaje requerida | 100 mm mínimo |
Compatibilidad del sistema | 2 tubos/4 tubos (opcional) |
Tipo de control | Controlador con cable |
Entrada de aire fresco | Compatible (conexión dedicada) |
Paletas de guía de aire | Tratamiento superficial flocado |
Tipo de instalación | Empotrable en techo (casete) |
Este modelo de fan coil se instala en diversos entornos comerciales e institucionales. Las habitaciones y los pasillos de los hoteles se benefician del diseño de techo de perfil bajo y del perfil operativo silencioso. Los edificios de oficinas y los espacios de trabajo de planta abierta utilizan la salida de cuatro direcciones para cubrir áreas de piso más grandes. Las salas de hospital y las áreas para pacientes ambulatorios requieren una distribución de temperatura constante que proporciona el flujo de aire multidireccional. Los espacios comerciales, los centros comerciales y las instituciones de investigación también utilizan este tipo de unidad para el control del clima. El formato casete empotrable funciona en espacios con sistemas de techo suspendido y alturas de techo estándar.
La instalación requiere suficiente profundidad de la cavidad del techo para acomodar el chasis de la unidad. El requisito de caída de drenaje de 100 mm debe verificarse durante la fase de planificación para garantizar un flujo de condensado adecuado. El mantenimiento de rutina implica acceder a la unidad a través del panel frontal extraíble, lo que permite la limpieza del filtro y la inspección de la bandeja de drenaje. Debido a que el sistema de drenaje no contiene ningún mecanismo de bomba, los procedimientos de mantenimiento se centran en la permeabilidad de la línea de drenaje y la limpieza de la bandeja en lugar del servicio de los componentes mecánicos.
Un sistema de 2 tuberías utiliza una única línea de suministro y retorno para agua fría o caliente, cambiando entre los modos de refrigeración y calefacción según la temporada. Un sistema de 4 tuberías proporciona circuitos separados de agua fría y agua caliente simultáneamente, lo que permite que las zonas individuales se enfríen o calienten de forma independiente según la demanda.
El drenaje por gravedad natural funciona sin bomba mecánica, lo que reduce la cantidad de componentes eléctricos y móviles dentro de la unidad. Requiere una pendiente adecuada y una caída vertical en la tubería de drenaje. Las unidades asistidas por bomba pueden drenar contra la gravedad, pero incluyen componentes adicionales que pueden requerir servicio con el tiempo.
Sí, la unidad incluye un puerto de entrada de aire fresco designado en el chasis. Los conductos de aire exterior se conectan a este puerto, introduciendo aire de ventilación en la corriente de aire de suministro. El volumen de aire fresco depende del diseño del conducto y de las consideraciones de presión estática externa.
