MFP-136WA-B
MECO

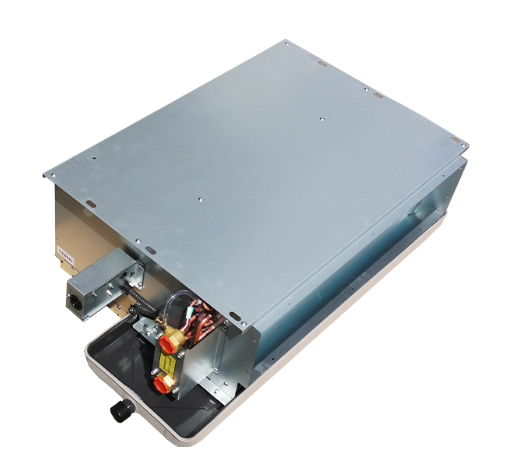

La unidad fan coil tipo conducto de soplado de aire horizontal MFP-136WA-B sirve como dispositivo terminal oculto montado en el techo para sistemas de aire acondicionado central. Diseñada para integrarse con conductos, esta unidad suministra aire acondicionado a múltiples habitaciones o zonas a través de conductos de aire conectados. El modelo funciona con tres configuraciones de presión estática seleccionables (12 Pa, 30 Pa y 50 Pa), lo que permite que las especificaciones coincidan con diferentes longitudes de conducto y configuraciones de diseño. Esta configuración de conductos admite una distribución uniforme del aire en áreas de piso más grandes, lo que la hace adecuada para pisos de oficinas, pasillos de habitaciones de hoteles, espacios comerciales y salas de hospitales donde se requiere instalación oculta y tramos de conductos extendidos.
Parámetro | Valor (a una presión estática de 12 Pa) |
|---|---|
Modelo | MFP-136WA-B |
Volumen de aire | 1360 m³/h |
Capacidad de refrigeración | 8000 vatios |
Capacidad de calefacción | 12500 vatios |
Nivel de ruido | 47dB(A) |
Entrada de energía | 134 vatios |
FCEER | 56 |
FCCOP | 88 |
Conexión del tubo de agua (entrada) | ZG3/4" |
Conexión del tubo de agua (salida) | ZG3/4" |
El conjunto del intercambiador de calor utiliza tubos de cobre violeta combinados con aletas de aluminio. El espaciado de las aletas se optimiza mediante simulación por computadora y pruebas empíricas para equilibrar el área de la superficie de intercambio de calor y la resistencia al paso del aire. Los tubos de cobre morado proporcionan resistencia mecánica para soportar la presión del agua en instalaciones de edificios de gran altura. El diseño del serpentín admite el funcionamiento tanto de refrigeración por agua fría como de calentamiento de agua caliente dentro de los rangos de temperatura estándar del sistema HVAC.
Cada conjunto de ventilador se somete a una calibración de equilibrio dinámico durante la producción. La configuración del ventilador centrífugo extrae aire de retorno a través del serpentín y lo descarga en la conexión del conducto de suministro. Las especificaciones del devanado del motor corresponden a la potencia nominal de 134 W a una presión estática de 12 Pa, con un consumo de energía ajustado a ajustes de presión estática más altos.
La carcasa de la unidad está fabricada con chapa de acero extensible con un acabado superficial pulverizado con plástico. La bandeja de drenaje utiliza una prensa de una sola pieza sin costuras soldadas, lo que reduce los posibles puntos de fuga. Se aplica material aislante a la superficie de la bandeja de drenaje para controlar la formación de condensación y evitar el goteo secundario de agua. El diseño de bandeja plana admite el drenaje de condensado a través de la línea de drenaje conectada.
Las tres opciones de presión estática seleccionables (12Pa, 30Pa, 50Pa) permiten a los diseñadores de HVAC adaptar el rendimiento de la unidad a diseños de conductos específicos. Los ajustes de presión estática más bajos se aplican a tramos de conductos cortos con accesorios mínimos, mientras que los ajustes más altos se adaptan a redes de conductos más largos con codos y ramas adicionales. Esta capacidad de ajuste reduce la necesidad de especificar diferentes modelos de unidades en distintas zonas de un solo proyecto.
La unidad admite la conexión de interfaz con sistemas de gestión de edificios (BMS) basados en el protocolo Modbus. Esta compatibilidad permite el monitoreo y control centralizados junto con otros equipos HVAC en instalaciones comerciales. La conectividad Modbus admite plataformas de sistemas de supervisión estándar comúnmente implementadas en edificios de oficinas, hoteles e instalaciones de atención médica.
Se pueden instalar mangueras flexibles de acero inoxidable para las conexiones de entrada y salida de agua. Estas mangueras se adaptan a desalineaciones menores entre las tuberías de la unidad y las líneas de agua del edificio durante la instalación y reducen la transmisión de vibraciones desde la unidad a las tuberías fijas.
La unidad fancoil con conductos se instala sobre techos suspendidos y solo las rejillas de suministro y retorno son visibles en el espacio terminado. Los proyectos de instalación comunes incluyen edificios de oficinas de varios pisos, propiedades hoteleras de lujo y de rango medio, áreas de inquilinos de centros comerciales, departamentos de pacientes hospitalizados y aulas de instalaciones educativas. El diseño oculto cumple con los requisitos de diseño de interiores donde no se desean equipos expuestos.
Tanto las conexiones de entrada como las de salida de agua utilizan puertos roscados ZG3/4". Los instaladores deben hacer coincidir este tamaño de conexión con las tuberías de agua caliente y fría del edificio.
Sí, la unidad admite la interfaz del protocolo Modbus para la integración con sistemas estándar de control de supervisión y gestión de edificios utilizados en instalaciones comerciales.
El diseño con conductos horizontales requiere suficiente espacio pleno sobre el techo suspendido para el cuerpo de la unidad, las conexiones de los conductos y el acceso a las tuberías de agua. Las dimensiones de espacio específicas siguen las especificaciones del plano de instalación del producto.
Las mangueras flexibles de acero inoxidable para conexiones de agua están disponibles como accesorio opcional y se pueden especificar en el momento de realizar el pedido.
